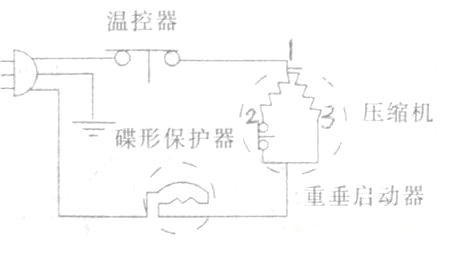

了解冰箱冷柜的基本電路。如上圖所示。冰箱、冷柜最基本的電路由溫控器、碟形保護器和壓縮機等組成。
一、主要部件：
（1)溫控器：溫控器感知冰箱、冷柜制冷系統的溫度，并與設定的溫度作比較：當系統溫度高于設定溫度時，溫控器的觸點閉合．壓縮機得電工作；當系統溫度等于、小于設定溫度時．觸點斷開，切斷壓縮機電源，壓縮機不工作。在常溫下溫控器的觸點始終是閉合的。
(2)碟形保護器：碟形保護器是雙金屬片和電熱絲的組合體，對冰箱、冷柜壓縮機起溫度和過流雙重保護作用，它緊貼在壓縮機外殼上。
當壓縮機溫度大于80℃時，雙金屬片受熱變形，切斷壓縮機的電源；當壓縮機剛關機又開機時，系統內的壓力還沒有達到平衡，電機不能轉動，啟動電流急劇增大，電熱絲發熱，雙金屬片受熱變形．切斷壓縮機的電源。

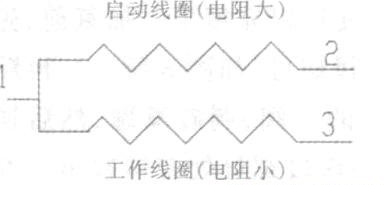

壓縮機啟動繞組和工作繞組的判斷(如下圖所示)。將萬用表R×1擋先調零，測壓縮機三個端子的電阻。
若符合如下規律：R23=R12+R13、R12>R13，則1為公共端子，2為啟動端子，3為工作端子。
(3)重錘式啟動器：重錘式啟動器在壓縮機啟動時起作用。啟動時其觸點閉合，啟動后其觸點斷開。若啟動時觸點不閉合．則壓縮機嗡嗡作響，不能啟動；若啟動后觸點斷不開，則壓縮機轉速降低。PTC啟動器：在有電流流過時，其阻值呈非線性增加。當壓縮機剛啟動時．其阻值很小，啟動后電阻為∞，從而切斷啟動繞組。
二、冰箱、冷柜電路工作正常的判斷方法
(1)測電阻法：將溫控器調到制冷位置．用萬用表R×1擋測冰箱冷柜電源插頭之間的電阻，電路正常時電阻很小。若為∞，則電源線、溫控器、碟形保護器等有開路現象，應逐一排查。
(2)測AC220V電壓法：拔掉壓縮機接線盒的外罩，用萬用表AC250V擋測電壓，電路接通則應有電壓。
將上述兩種方法結合來判斷冰箱、冷柜電路故障原因，可以起到事半功倍的效果
