制冷設備如冰箱、冷藏展示柜、空調等，都已經普及到普通家庭及商用活動中，給人們的生活帶來了極大方便。然而，由于一些維修人員對它們的工作原理及結構不很了解，對制冷設備存在一種神秘感。在修理和調試時僅憑經驗，很難將制冷參數調整到最佳狀態，對未遇到過的故障，更是難以準確判斷。本文試對制冷系統的原理及結構作深入闡述，以理論為指導，正確判斷制冷系統的故障。
1.冷藏展示柜制冷原理
制冷系統之所以能制冷，是基于以下原理：當物質由液態變?yōu)闅鈶B(tài)時，吸收周圍物體的熱量；而由氣態變?yōu)橐簯B(tài)時，又向周圍物體發散熱量。因此要制冷，必須有實現循環的裝置（即壓縮機），并消耗能量。

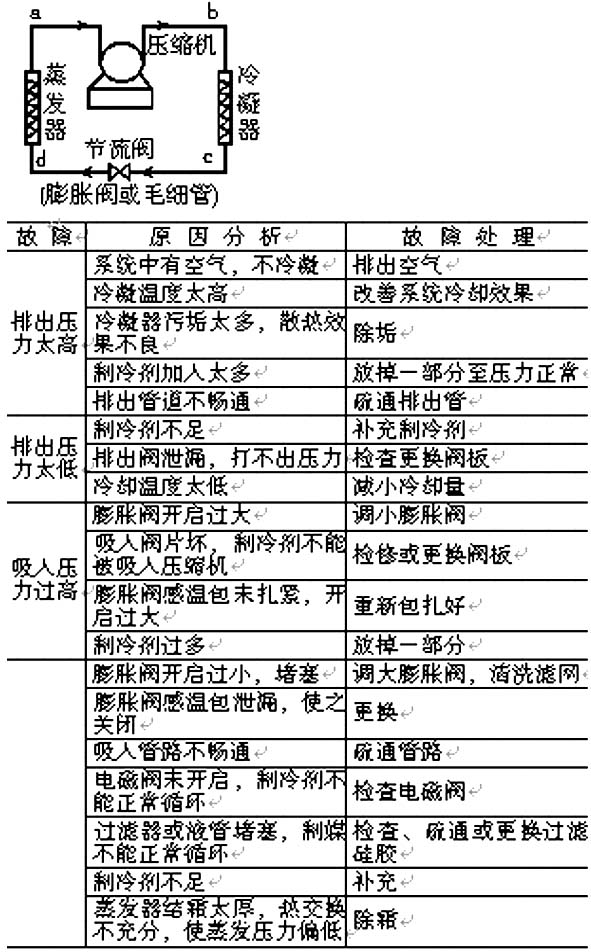

制冷系統必須具有以下4個基本部分：蒸發器、壓縮機、冷凝器、節流閥（膨脹閥或毛細管）。它們之間用管線連接，組成制冷的循環系統，如附圖所示。蒸發器作液態制冷劑蒸發用，借被冷卻物的熱量使制冷劑在低溫和相應的壓力下蒸發變?yōu)檎羝瑥亩毡焕鋮s物的熱量，該過程為定壓蒸發吸熱過程（圖中d→a）。來自蒸發器的制冷劑蒸汽，由壓縮機做功，壓縮成高溫高壓的蒸汽，這一過程為絕熱壓縮過程（圖中a→b）。當高溫高壓的蒸汽經過冷凝器時，被冷凝為液態，向外界環境散熱，該過程為定壓冷凝放熱過程（圖中b→c）。節流閥用來調節進入蒸發器的液態制冷劑，當液態制冷劑通過小孔時，產生節流現象，該過程為絕熱膨脹過程（圖中c→d）。由于這一過程，同時由于壓縮機的運轉，吸收在蒸發器內生成的蒸汽，則節流閥中液態制冷劑的壓力由冷凝壓力降為蒸發壓力，制冷劑在蒸發器內蒸發并吸收周圍的熱量。這樣不斷循環，冷室內的溫度就會逐漸降低，達到制冷目的。
上述4個部分僅為制冷系統的基本部分，實際上，一個完整的制冷系統還包括儲液罐、過濾器、溫控器、自動保護裝置以及電控裝置等，而且，隨著自動化程度不斷發展，制冷系統的電路系統也越來越復雜，一名合格的維修人員還必須懂得電氣控制知識。
2.冷藏展示柜制冷劑和冷凍油的要求
?。?）對制冷劑的要求
?、僦评鋭┑墓ぷ鳒囟扰c壓力要適中，在大氣壓下制冷劑的蒸發溫度要足夠低，常溫下要有比較低的冷凝壓力。
?、谥评鋭┮休^大的單位容積制冷量。
?、壑评鋭┑呐R界溫度要高，凝固點要低，粘度和密度要盡量小。
?、苤评鋭╅W點要高，不燃燒、不爆炸、高溫下不分解、無毒，對金屬和其它材料無腐蝕性，即使與水和潤滑油混合，也無明顯侵蝕作用，還要有一定的吸水能力。
目前最常用的有氟利昂12 （F12）、氟利昂22（F22）和氨等。隨著對環保的要求，目前已陸續采用新型的制冷劑代替氟利昂。
（2）對冷凍油的要求
?、僖羞m當?shù)恼承院土己玫牡蜏亓鲃有浴?br />
②要有良好的粘溫性能和較高的閃點。
?、垡辛己玫幕瘜W(xué)穩定性和抗氧化安定性。
?、芤辛己玫碾姎饨^緣性能。
目前，常用的有13號、18號、25號和30號4種規格。
3.常見故障分析與處理
制冷系統所有故障最終都表現為不制冷或效果差。
