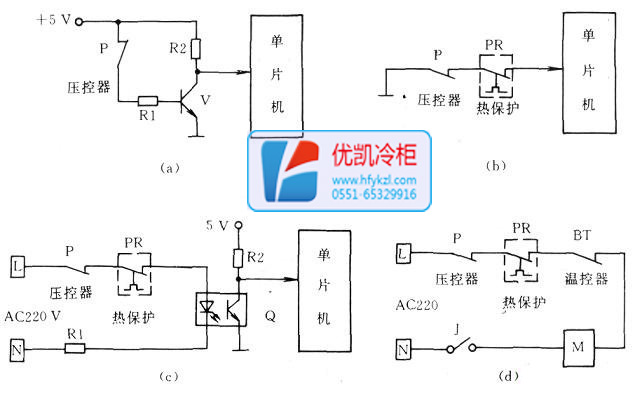

當冷藏展示柜制冷系統壓力過高或過低，壓縮機運轉電流過大，制熱時，壓縮機回氣溫度過低均會造成壓縮機損壞。其冷藏展示柜制冷系統保護電路形式如下圖所示四種。
(1)下圖是將壓力繼電器觸點串入三極管基極電路中，當冷藏展示柜制冷系統壓力正常時壓力繼電器觸點閉合，此時三極管V導通，其集電極為低電平，單片機經內部判斷后使冷藏展示柜正常運轉。當冷藏展示柜制冷系統壓力過高或過低，使壓力繼電器觸點斷開。此時由于三極管失去基極偏壓而截止，其集電極高電平，單片機經內部判斷后使冷藏展示柜停止工作，從而保護了壓縮機不被損壞。
(2)下圖是將直流“地”通過壓力繼電器和熱繼電器觸點串聯后輸入單片機，該信號經其內部判斷控制冷藏展示柜壓縮機正常運行。當冷藏展示柜制冷系統出現故障使壓力繼電器或熱繼電器觸點斷開，即單片機管腳懸空，單片機經內部判斷后使冷藏展示柜壓縮機停止運行。
(3)下圖是將AC 220V通過壓力繼電器和熱保護器觸點使光電耦合器Q初級形成回路，其中Rl為限流電阻。當P和PR觸點接通時，光耦合器Q導通。其集電極為低電平，此信號經單片機內部判斷使冷藏展示柜壓縮機運行。當P或PR觸點斷開時，光耦合器截止其集電極為高電平，單片機經內部判斷使壓縮機停止運行。
(4)下圖是將AC 220V經壓力繼電器P、熱繼電器PR、溫控器BT至接觸器線圈M和運行繼電器J形成回路。當上述任意一個保護元件因故斷開，都會造成壓縮機接觸器線圈回路被切斷，從而使壓縮機在出現故障時自動停機。
系統保護電路還有其它一些形式，如利用室內管溫度熱敏電阻和室外排氣管溫?zé)崦綦娮瑁瑏磉M(jìn)行系統自動保護。
